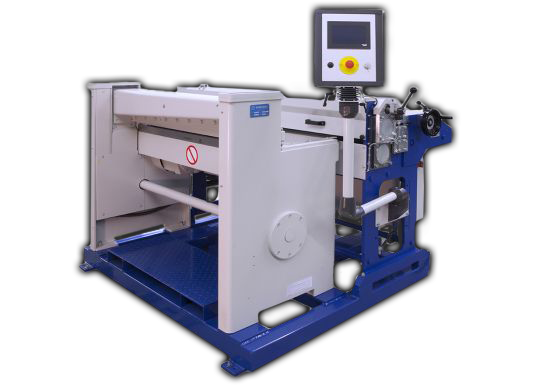

SLMST 1250 / 1500
Længde- og tværsnitsanlæg til båndbredde op til 1.500 mm.
| SLMST 1250 | SLMST 1500 | |
| Båndbredde | 200-1.250 mm | 200-1.500 mm |
| Materiale- tykkelse |
Maks. 1,00 mm for stål 400 N/mm² |
Maks. 1,25 mm for stål 400 N/mm² |
| Dimensioner (L×B×H) | 1.710×2.050×1.450 mm | 1.750×2.270×1.450 mm |
| Vægt | ca. 1.620 kg | ca. 2.450 kg |
| Hastighed | Maks. 22 m/min. justerbar | Maks. 22 m/min. justerbar |
| Motor | 400 V 3-faset • 2,2 kW | 400 V 3-faset • 2,2 kW |
Dette produktive spalteanlæg er designet til brede bånd i formaterne 1.250 mm og 1.500 mm. Systemet er udstyret med en guillotinesaks, som muliggør effektiv tværafskæring og høj produktivitet. Indløbsbredden kan trinløst justeres fra 200 mm op til 1.250 mm (eller 1.500 mm afhængigt af modellen).
Materialetykkelser op til 2,00 mm kan håndteres, afhængigt af materialet og antallet af snit. Systemet betjenes via en brugervenlig PLC-styring med en 7” touchskærm (se foto til venstre). Fremføringshastigheden er 22 meter i minuttet og kan reguleres med en frekvensomformer.
Båndindføringen er materialeskånsom takket være specialbelagte fremføringsvalser. Et hurtigtspændesystem sikrer skånsom fastspænding af skæreskiverne uden risiko for beskadigelse. Skæreakslen leveres med fire par knive, der kan anvendes og slibes fra begge sider. Det er muligt at opgradere til op til 10 par knive, dog med reduceret kapacitet.
Der er millimeterpræcis indstilling af knivpositioner ved hjælp af skala, og den nederste knivaksel har justerbar støtte. Den øverste aksel kan hæves for at optimere affaldshåndtering og tilpasses til tværsnitstilstand. Knivakseldiameteren er 100 mm.
Bladskift er både nemt og effektivt, hvilket bidrager til høj driftssikkerhed og lave vedligeholdelsesomkostninger. Spalteanlæg og guillotinesaks er samlet på en ensartet basisramme. Transporten af systemet er sikker og nem takket være integrerede gaffellommer.
Tilbehør
Betjening fra højre side
Som alternativ til standardkonfigurationen kan maskinen udstyres til betjening fra højre side, hvilket giver større fleksibilitet i maskinopstillingen.
Gummibelagte fremføringsvalser med poleret overflade
De gennemgående gummibelagte valser beskytter følsomme materialer og sikrer et jævnt materialeindløb uden transportmærker eller skader.
Ekstra sæt knive
Ud over de fire standardpar knive kan systemet udvides op til i alt ti knivpar, afhængigt af materialetype og applikation, for at imødekomme større skærebehov.
Dobbelt styrevalsersæt
Et sæt styrevalser foran indløbet sørger for skånsom materialeføring ind i maskinen. Dette reducerer risikoen for skader såsom bøjning af strimmelmaterialet før det når indløbsområdet.
3-valset drag-rettenhed RIA3 (ikke drevet)
Denne enhed kan rotere 180° og bruges til at rette coil-twist i materialer, der afrulles både fra toppen og bunden. Retningspositionen justeres nemt med en enkelttryk-controller.
Forstærket 3-valset drag-rettenhed RIA3S (ikke drevet)
En kraftigere version af RIA3, der også kan roteres 180°, med forbedret stabilitet til grovere materialer. Enheden har dobbelte styrevalser for ekstra skånsom materialeføring.
6-valset retteanlæg med drev (standalone)
Et selvstændigt retteanlæg med tre individuelt justerbare valserpar, som sikrer præcis retning af bånd- og pladematerialer. Enheden kan anvendes separat eller integreres i en produktionslinje.
Beskyttelsesfolieafvikler SFB (ikke drevet)
Denne enhed kan påføre en selvklæbende beskyttelsesfilm på materialets overflade, hvilket beskytter mod ridser og beskadigelser under videre bearbejdning.
Afviklere (decoilere)
AH1250A1 Decoiler
En mobil afvikler til metalcoils op til 1.000 kg og 1.250 mm bredde. Den har justerbar mandrel (280–530 mm indre diameter, op til 650 mm med tilvalg) og manuelle bremser. Fire drejelige hjul og udfoldelige støtteben sikrer nem transport og stabilitet.
AH1250K5 Decoiler
Denne robuste afvikler er beregnet til coils op til 5.000 kg og 1.250 mm bredde. Den har et stabilt svejst stel, justerbar mandrel (380–530 mm indre diameter) og en standard bremseenhed til at forhindre overløb.
AH-PFL Pneumatisk Decoiler
Til coils op til 2.000 kg og 800 mm bredde, med pneumatisk spænding og flydende mandrel (6 bar). Denne afvikler er designet til nem forfra-læsning med gaffeltruck eller kran. Den har et udvideligt spændområde (380–520 mm) og integreret pneumatisk bremse. Fire pneumatiske cylindre tillader hjulene at blive hævet eller sænket for mobilitet og stabil placering.
