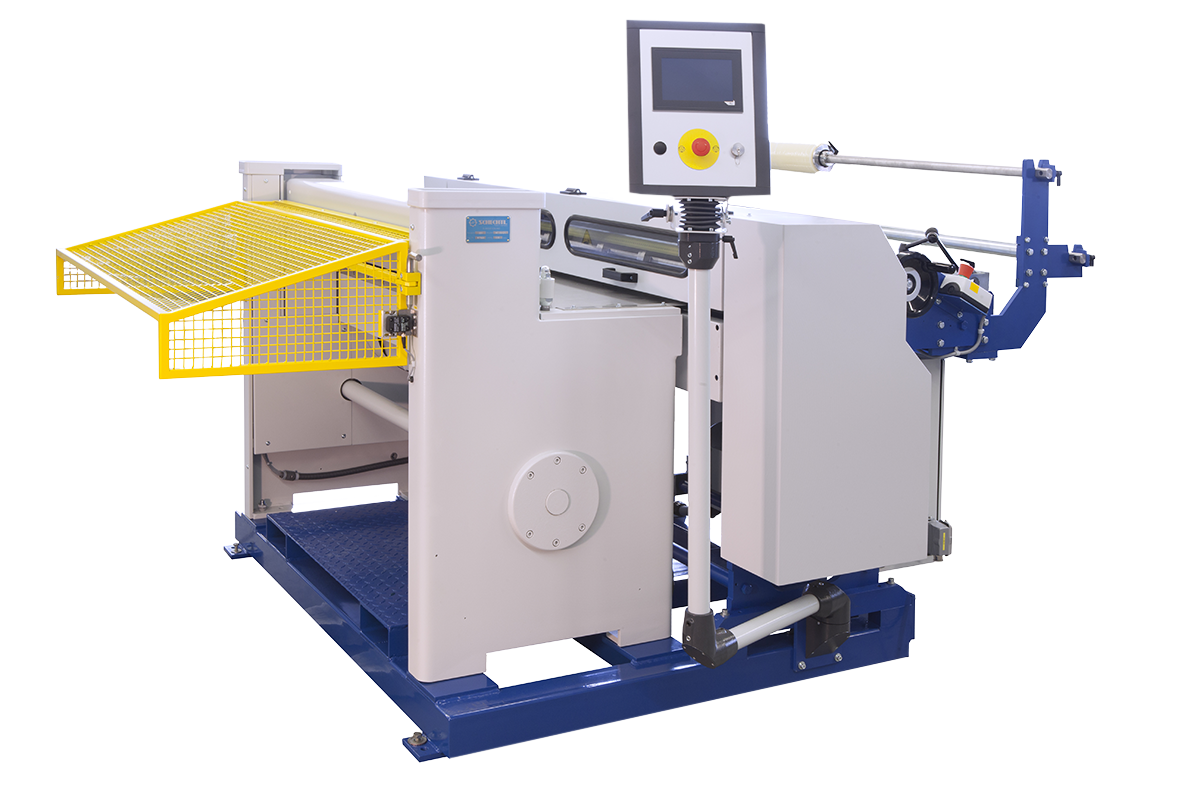

SLMST MULTICUT 1250 / 1500
Længde- og tværsnitsanlæg til båndbredde op til 1.500 mm.
| SLMST MASTERCUT 1250 | SLMST MASTERCUT 1500 | |
| Båndbredde | 200-1.250 mm | 200-1.500 mm |
| Materiale- tykkelse |
Maks. 1,50 mm for stål 400 N/mm² |
Maks. 1,50 mm for stål 400 N/mm² |
| Dimensioner (L×B×H) | 3.580×2.000×1.560 mm | 3.580×2.300×1.560 mm |
| Vægt | ca. 4.000 kg | ca. 4.800 kg |
| Hastighed | Maks. 22 m/min. justerbar | Maks. 22 m/min. justerbar |
| Motor | 400 V 3-faset • 3,0 kW | 400 V 3-faset • 3,0 kW |
Dette alsidige og produktive system er designet til præcis slidsning og tværsnit af brede metalbånd i bredder på op til 1.250 mm (valgfrit 1.500 mm). Med trinløs indkøringsbredde fra 200 mm og materialetykkelser op til 2 mm (afhængigt af materiale og antal snit), er systemet ideelt til fleksibel og præcis bearbejdning.
Systemet er udstyret med en brugervenlig PLC-styring med 7″ touchpanel (se foto til venstre), der giver nem og intuitiv betjening. Den integrerede retteenhed har seks hårdforkromede rettevalser, hvoraf de tre nederste er drevne. De øverste valser kan automatisk løftes ved opstilling og under standsning for optimal tilgængelighed.
En blid materialeinføring sikres via specialbelagte indføringsvalser, og et hurtigtspændingssystem muliggør skånsom fastspænding af knivene uden beskadigelse. Knivakslerne leveres som standard med 5 knivsæt (kan bruges og slibes fra begge sider) og kan opgraderes til op til 10 sæt ved reduceret kapacitet.
Bladepositionerne justeres præcist med millimeterskala, og systemet muliggør automatisk hævning af den øverste knivaksel for optimering af spild og i tværsnitsdrift. Akseldiameteren er 100 mm, hvilket sikrer stabilitet og præcision.
Hele anlægget er bygget på en ensartet basisramme, der integrerer både tværsnit- og klippesystem. Til nem og sikker håndtering er anlægget udstyret med gaffellommer til transport med truck.
Tilbehør
For at udvide funktionaliteten og tilpasse maskinen til specifikke produktionsbehov, tilbydes følgende tilbehør:
Betjeningsside højre
Maskinen kan som alternativ leveres med betjeningspanel og betjeningsadgang fra højre side – ideelt ved særlige layoutkrav i produktionen.
Ekstra knivsæt
Ud over standardkonfigurationen med 4 knivsæt, kan maskinen udvides op til maksimalt 10 knivsæt (afhængigt af materialetype og skærekrav). Dette giver større fleksibilitet i slidsning med flere parallelle snit.
Dobbelt styrevalsesæt
Et sæt med to styrevalser monteret foran materialets indføring sikrer skånsom indføring og forhindrer beskadigelse eller bøjning af materialet før det føres ind i maskinen. Anbefales ved bearbejdning af tynde eller følsomme materialer.
Beskyttelsesfolieanlæg SFB (uden drift)
Et uafhængigt afviklingssystem til beskyttelsesfolie. Påfører selvklæbende beskyttelsesfilm på materialets overside for at beskytte mod ridser og overfladeskader under forarbejdning.
Indføringstabel (løftbar)
Stabil understøtning til store eller uhåndterlige materialestykker. Den rustfri bordplade kan løftes pneumatisk (driftstryk 8 bar) og styres via maskinens centrale PLC-enhed. Øger ergonomi og arbejdssikkerhed.
Udlægningstabel
Robust bord til placering af emner efter tværsnit. Udført i svejst konstruktion med rustfri overflade og fire kraftige drejehjul (heraf to med bremse). Bordet kan fastgøres med mekaniske svingkroge, og magnetsensorer sikrer korrekt positionering.
Decoiler AH1250A1 (kun til Multicut 1250)
Mobil afvikler til spoler op til 1.000 kg og 1.250 mm bredde.
Justerbar spindel med kuglelejer og centreringsfunktion
Indvendig spolediameter: 280–530 mm (valgfrit op til 650 mm)
Manuelt bremsesystem forhindrer overspænding
Udstyret med fire drejehjul og udtrækkelige støtteben for fastgørelse på arbejdsstedet
Decoiler AH1250K5 (kun til Multicut 1250)
Kraftig afvikler til spoler op til 5.000 kg og 1.250 mm bredde.
Ekstra stabil svejset konstruktion
Justerbar spindel med kuglelejer og centrering
Indvendig spolediameter: 380–530 mm
Standard bremsesystem forhindrer overtræk
Decoiler AH1500K5 (kun til Multicut 1500)
Tilsvarende AH1250K5, men til bredere spoler op til 1.500 mm.
Kapacitet: 5.000 kg
Spolediameter: 380–530 mm
Solid konstruktion med standard bremsefunktion
