EVO-CENTER

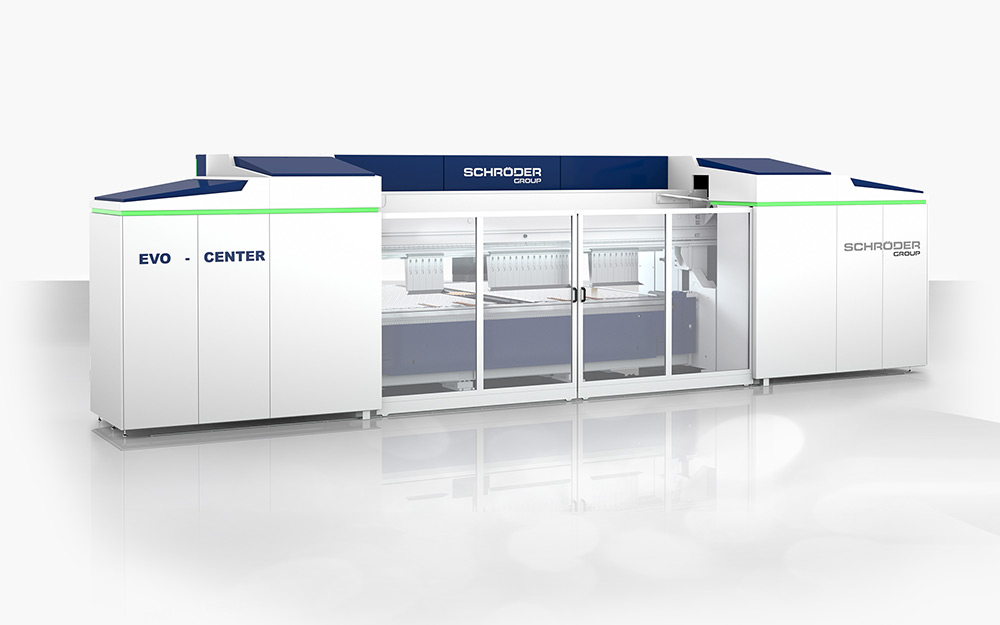

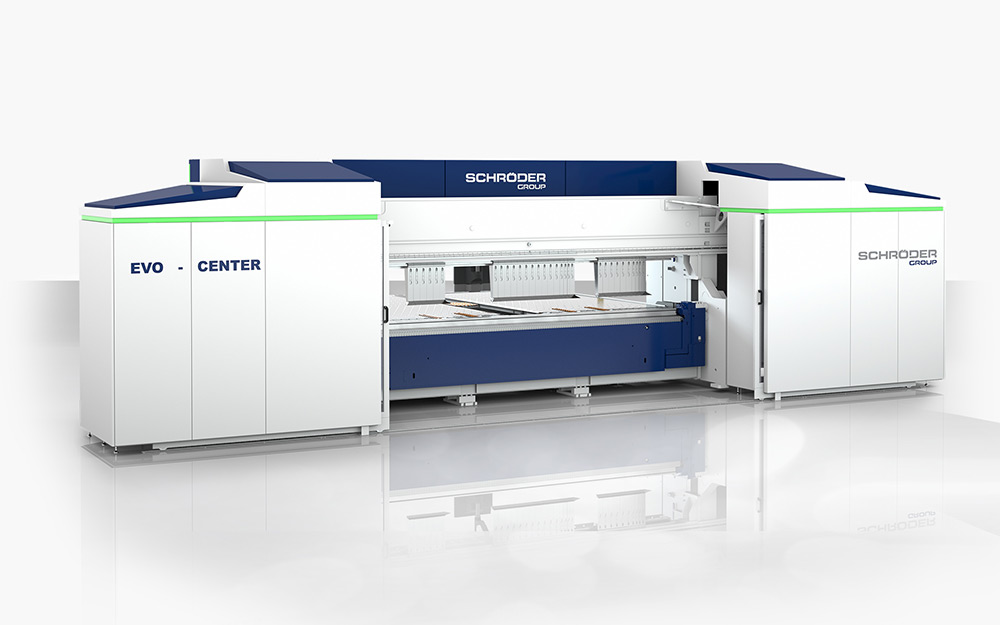

Den højautomatiske bukkemaskine EVO-CENTER repræsenterer den seneste udvikling i rækken af Evolution-versioner af industrielle højt-ydende maskiner. Den imponerer ikke kun med sit design, men også med det drejelige sugepladeanslag, den fuldautomatiske værktøjsveksler med op til 400 mm høje værktøjer og muligheden for udvidelse til et bukkecenter.
Takket være intelligent opsætningsteknologi og vores innovative Advanced Handling System kan EVO-CENTER bruges effektivt til masseproduktion såvel som til ordrerelateret produktion med hurtigt skiftende små partier. Det valgfrie avancerede håndteringssystemer (AHS) - en videreudvikling af det anerkendte sugepladebagstop - giver brugerne det højeste niveau af automatisering, der kan opnås med en svingbukker uden brug af robotter.
| EVO CENTER 3200×4,0 |
Ydelse 4,00 mm • Nyttelængde 3.240 mm • Overvange, løftehøjde: 850 mm |
| EVO CENTER 4000×3,0 |
Ydelse 3,00 mm • Nyttelængde 4.040 mm • Overvange, løftehøjde: 850 mm |
Standardudstyr
Software og styring
Brugervenlig positionsstyring POS 3000 3D grafikstyring.
22” TFT-farveskærm på flytbar skinne.
Bukke-midtpunkt-indstilling via CNC.
Radius-stepfunktion til POS 3000.
Ekstern programmingssoftware til PC.
Fjerndiagnosticering via ISDN / modem (kunden etablerer forbindelsen).
Bagstop
Vinkelanslag i højre og venstre side 1500 mm.
Sugekopper i bordet styret via CNC.
2 stk. pneumatiske pop up-stop på begge sider af betjeningsgangen.
Overvangen
Hydraulisk værktøjsklemning på overvange WZS 6000.
Overvange-geometri 180 gr.
Bevægelse 850 mm.
Z-akse hastighed 120 mm/sek.

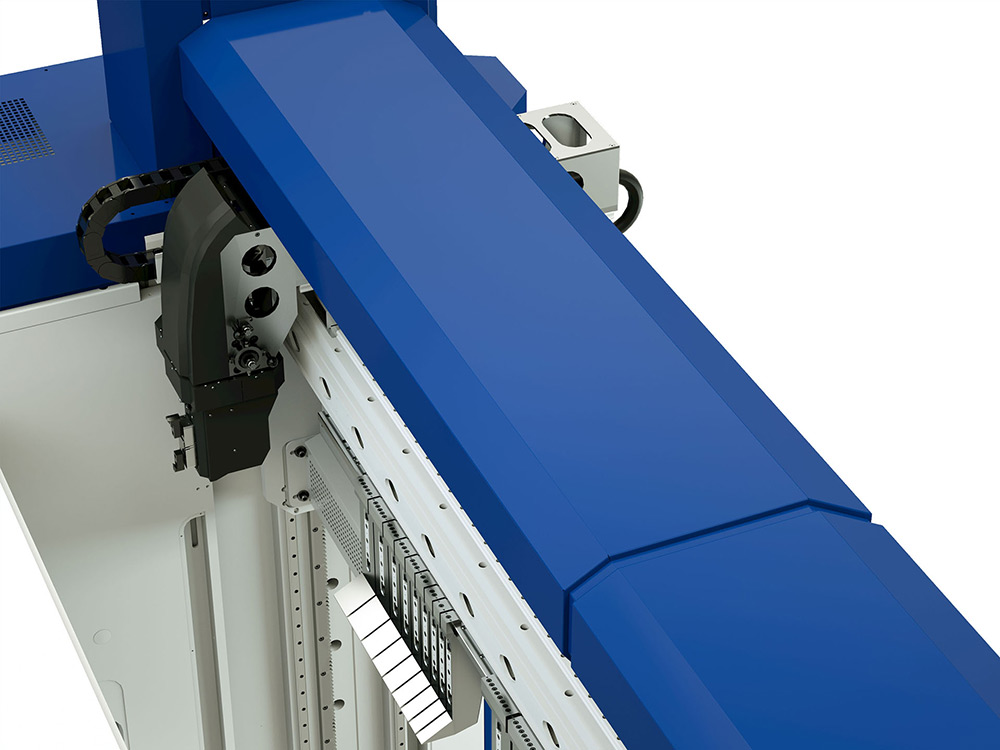

Fuldautomatisk værktøjsveksler for max 400 mm værktøj med 2 asymmetriske skiftearme.
Bukkevangen
Up and Down-bukkevange, CNC-styret.
Pneumatisk værktøjsklemning på bukkevangen WZS 7000.
Y-akse-bevægelse svinger 150 gr./sek.
Motoriseret bukkevange justerbar CNC-styret, sænkning 200 mm.
Bombering i bukkevange via CNC.
Motoriseret bukke-midtpunkt-justering, converter-kontrolleret drev.
Undervangen
Mekanisk værktøjsfastgørelse af undervange.
Adapterskinne til hurtig udskiftning af værktøj type WZS 4100.
Sikkerhed
Sikkerhed foran maskine, plexiglas-dørsystem.
Sikkerhed med lysgitter bag maskinen, kontrolleret af sikkerheds-PLC.
Diverse
Aircondition i begge el-kabinetter.
Fodpedal.
Fundamentsplader inkl. dyvler til montage.
Standard uden værktøj.
POS 3000 – 3D grafikstyring
Skærmvisning af produkt og maskine i 3-dimensionel fremstilling.
Produktfremstilling med fri tegning (med finger).
Automatisk beregning af bukkerækkefølge.
Hurtig akse-styring med Ethernet-power-link.
Åben Ethernet-port til let integration i firmanetværk.
Styring på svingbart panel.
VF-teknologi (Virtual Folding) til simulation af bukkeforløb.
22” TFT touchskærm med farvedisplay.
Computer Intel Core i7-3517UE processor Windows 10.
Hukommelse 8 GB.
Ubegrænset plads til produktlagring.
Dynamisk akse-hastighed.
Maks. delskridt i radiusfunktion: 1000 stk.
Ubegrænset antal værktøjskataloger, ubegrænset antal materialedata.
Grafisk kollisions-visning mellem værktøj og maskine.
Valg af sprog: D, GB, E, RUS, DK - øvrige kan frit oversættes.
Omskift muligt fra mm til tomme.

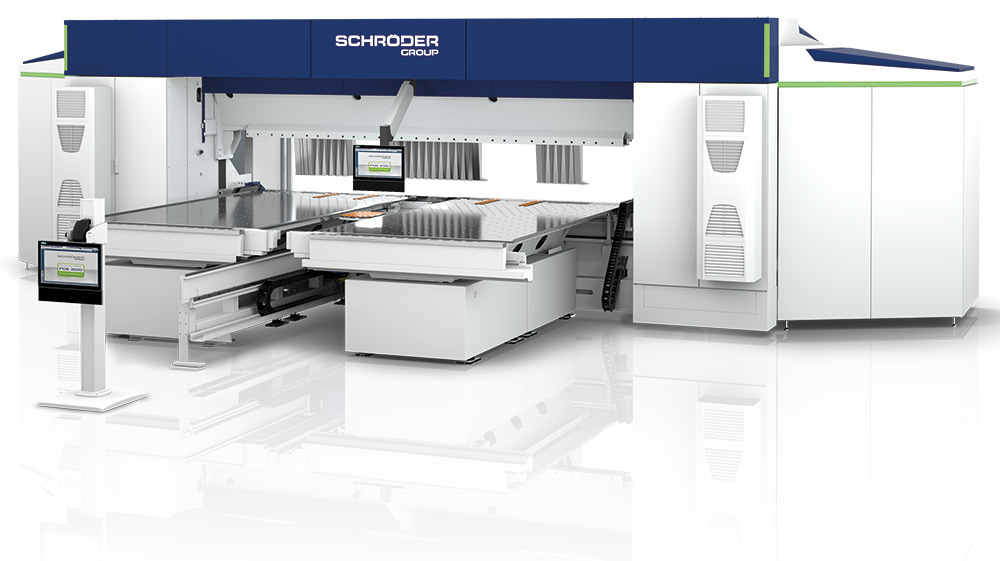

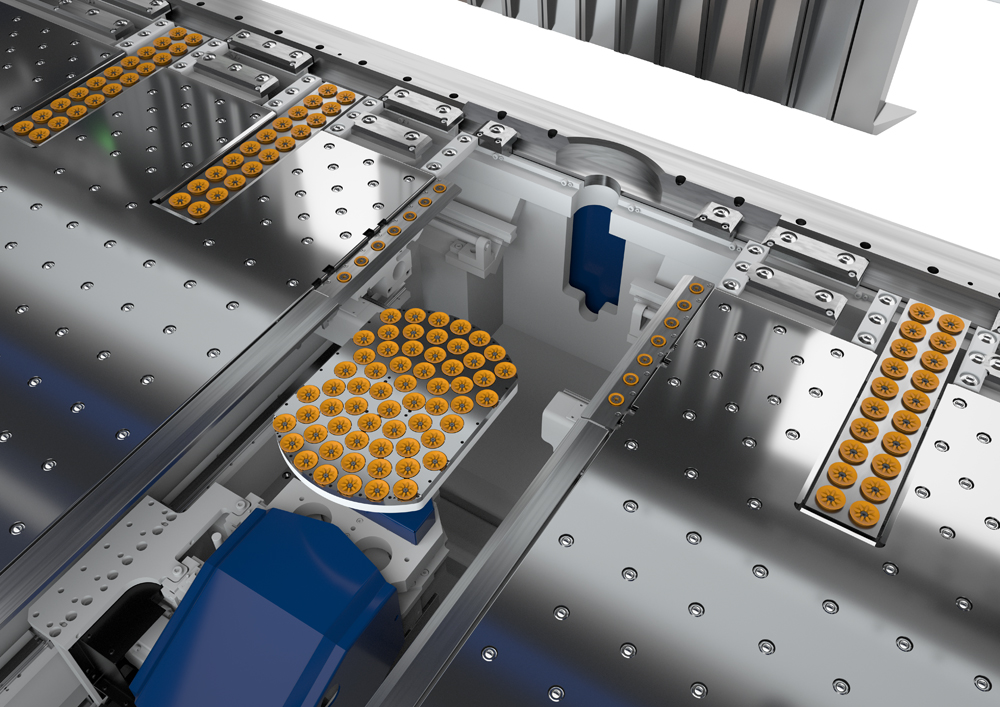

Schröder roterende manipulatorsug type ”AHS” styret fra POS 3000
2 stk. uafhængige styrede bevægelige bagstop-borde som U-form.
Bordet er i ét stykke.
Hver side i et stykke med kugleindlæg i bagstopbordet.
Bagstop-bord med sugekopper.
Håndtering maks. 300 kg.
Maks. pladestørrelse 6×1.000×3.000 mm (212 kg).
Maks. vægt på manipulatorsug 80 kg.
Bevægelse på manipulatorsug 360 gr. rund og 100 mm i højden.
Minimum størrelse på pladen 250×300 mm.
Maksimum størrelse på pladen 3.800×1.000mm, som svarer til maks. diameter 4000 mm.
Kamerasystem sikrer at emnet er placeret korrekt - korrigerer eller returnerer til udgangspunktet.
Sikkerhed bag med lysgitter.
Ekstra operatørskærm boltet på gulvet bag maskinen.
4 størrelser på manipulatorsug:
Størrelse Ø150 mm, størrelse Ø220 mm, størrelse Ø330 mm, størrelse 330×465 mm.
Hastighed med maksimum vægt:
X-akse 400 mm/s, XR/XL-akse 400 mm/s, MC-akse 180 gr./s, MZ-akse 35 mm/s.
