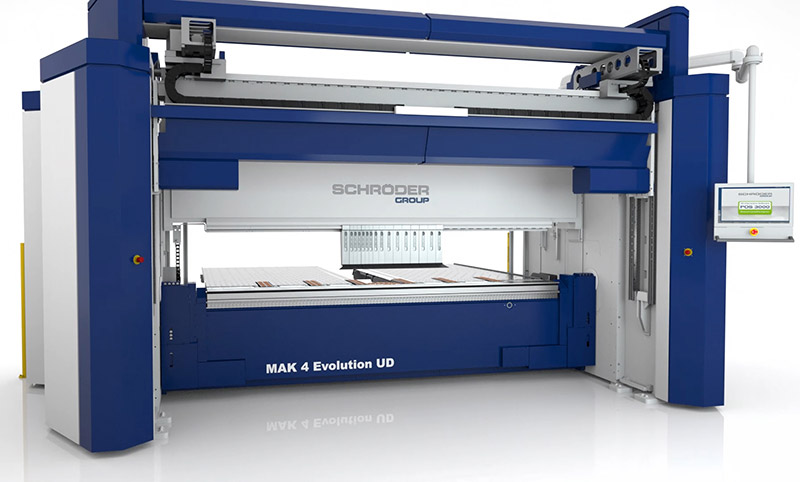

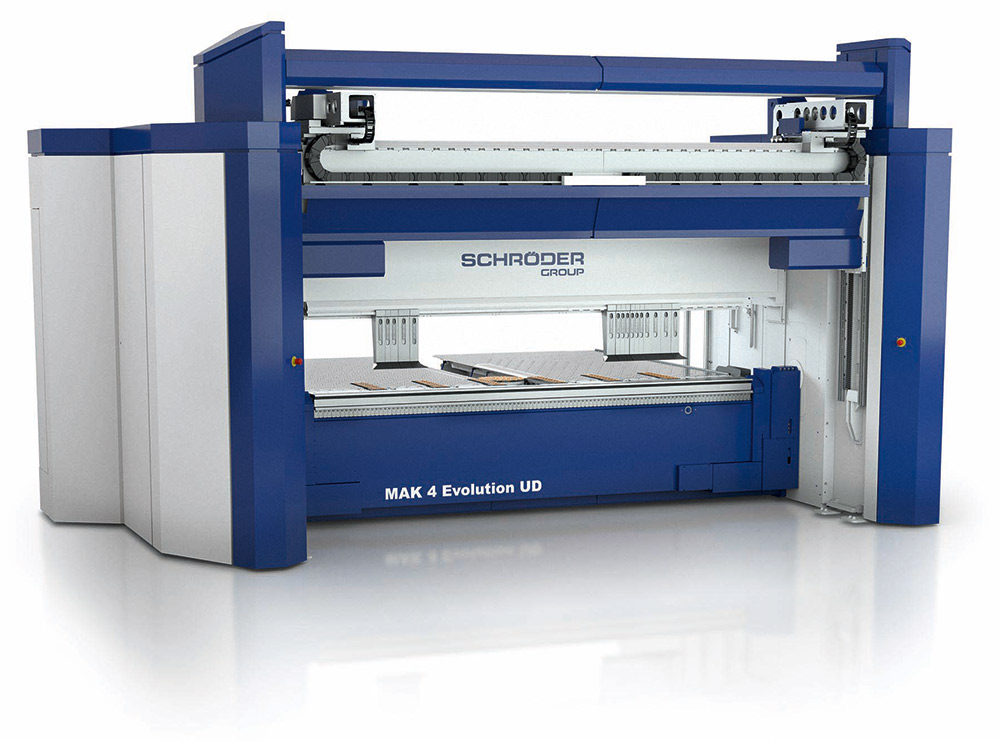

MAK 4 AHS - fuldautomatisk bukkecenter

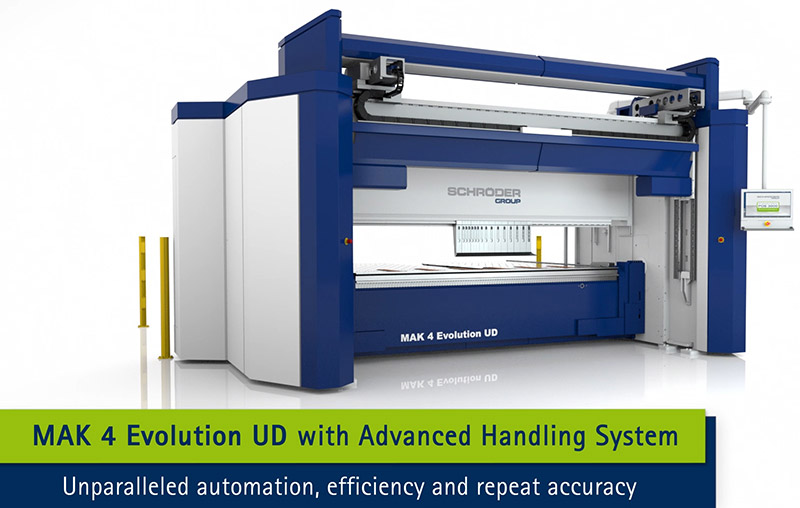

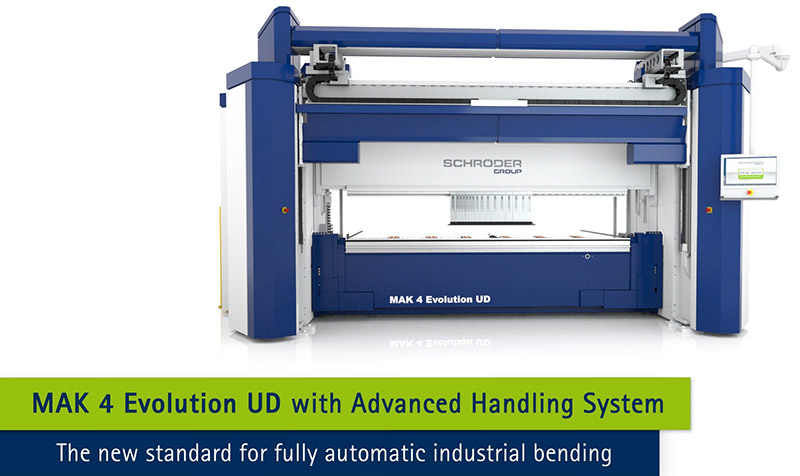

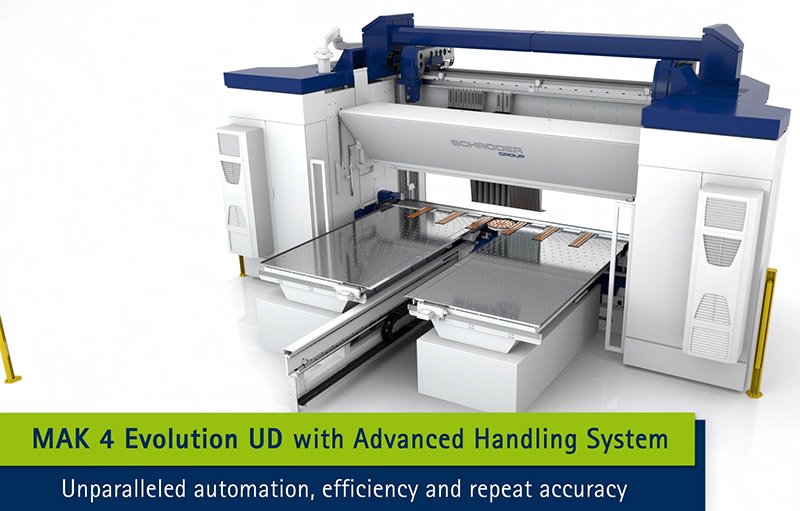

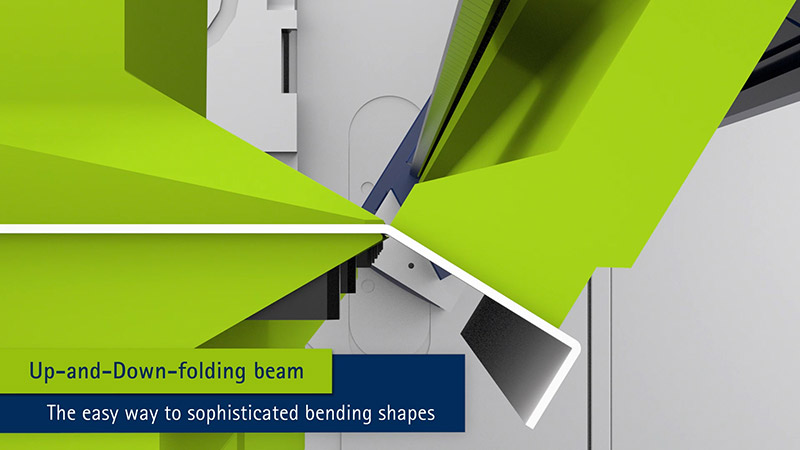

Det avancerede AHS Advanced Handling Systems, der er udviklet af Schröder Group, opnår en høj grad af automatisering, når man bukker metalplader. Tidligere var dette kun muligt med yderligere brug af håndteringsrobotter. Takket være kombinationen af Up and Down-bukkeskinne og bagstop med roterende manipulator med sugekopper muliggør softwarestyringen POS 3000 en fuldautomatisk procedure for hele bukkeprogrammet uden nogen manuel indgriben.

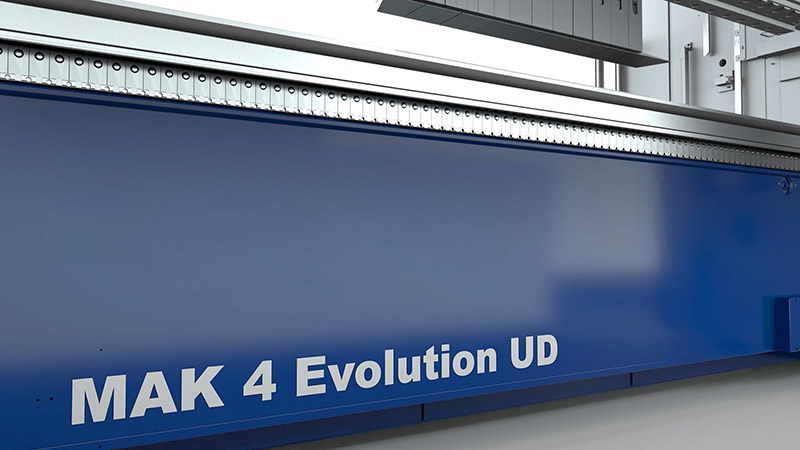

| MAK 4 EVO UD 3200×6,0 |
Ydelse 6,00 mm • Nyttelængde 3.240 mm • Overvange, løftehøjde: 850 mm Overvange, drivkraft: 2×9,45 kW • Bukkevange, indstilling: 180 mm Bukkevange, drivkraft: 2×9,4 kW • Længde 6.418 mm • Bredde 2.652 mm |
| MAK 4 EVO UD 4000×5,0 |
Ydelse 5,00 mm • Nyttelængde 4.040 mm • Overvange, løftehøjde: 850 mm Overvange, drivkraft: 2×9,45 kW • Bukkevange, indstilling: 180 mm Bukkevange, drivkraft: 2×9,4 kW • Længde 7.218 mm • Bredde 2.652 mm |

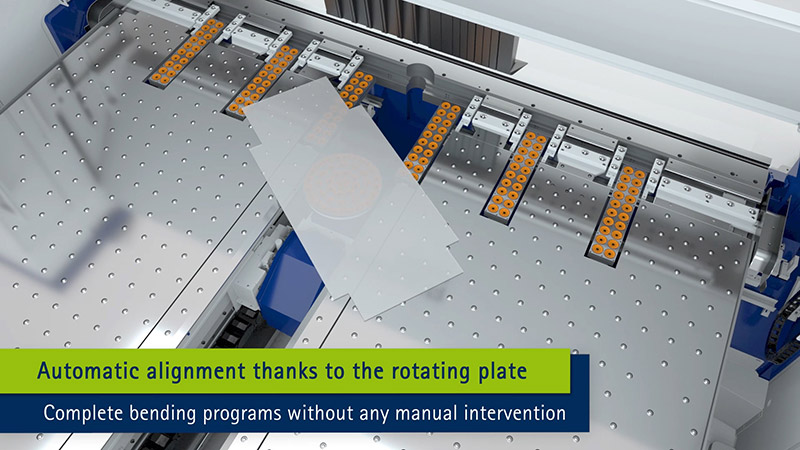

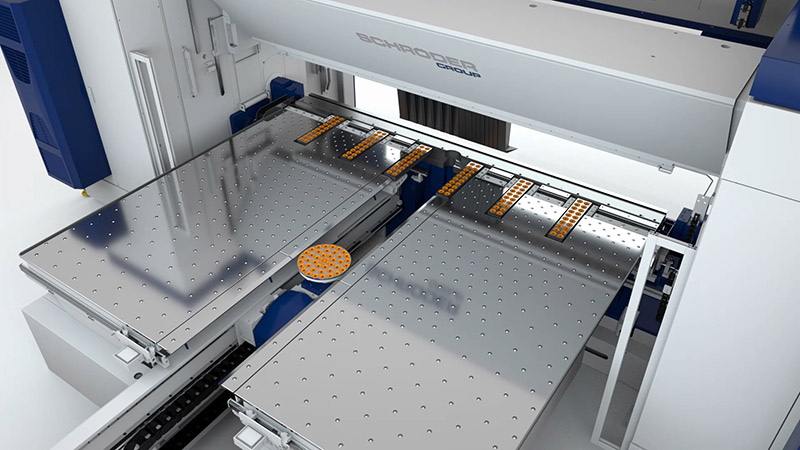

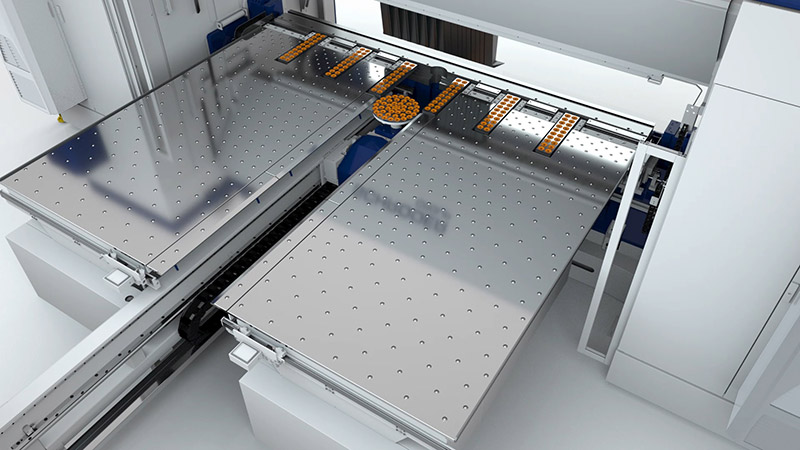

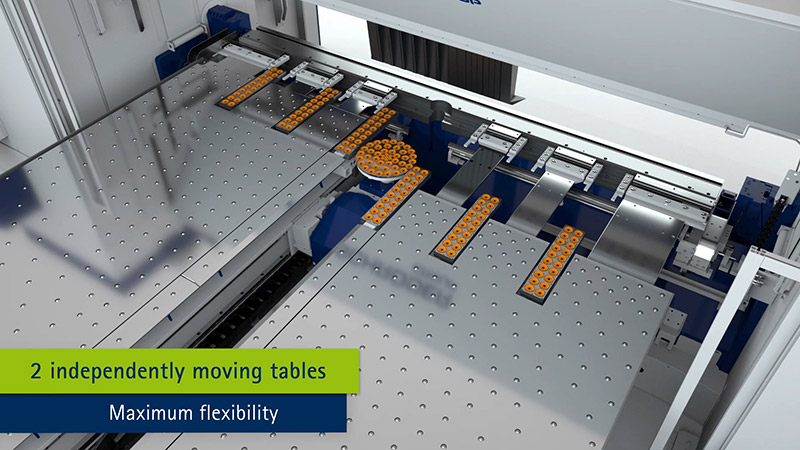

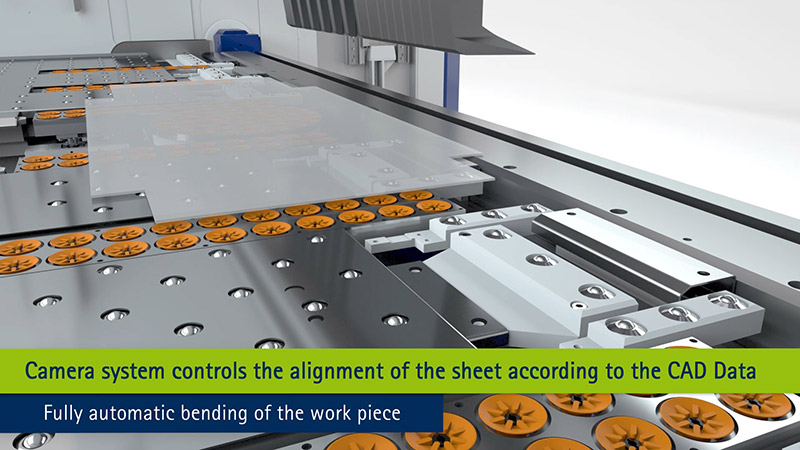

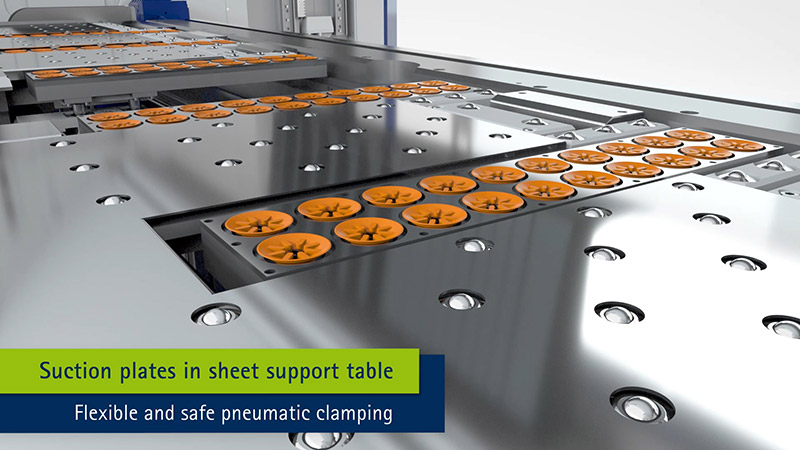

Pladen fastholdes med sugekopper på bagstopbordet, og pladen placeres mod et styret anslag og bliver herefter pneumatisk fastgjort. Et kamerasystem kontrollerer en korrekt placering af planpladen ved hjælp af CAD-data, hvorefter alle bukninger sker fuldautomatisk.

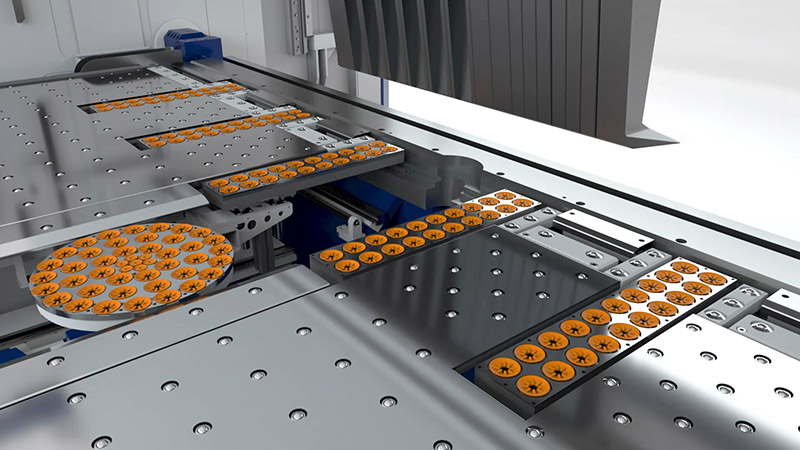

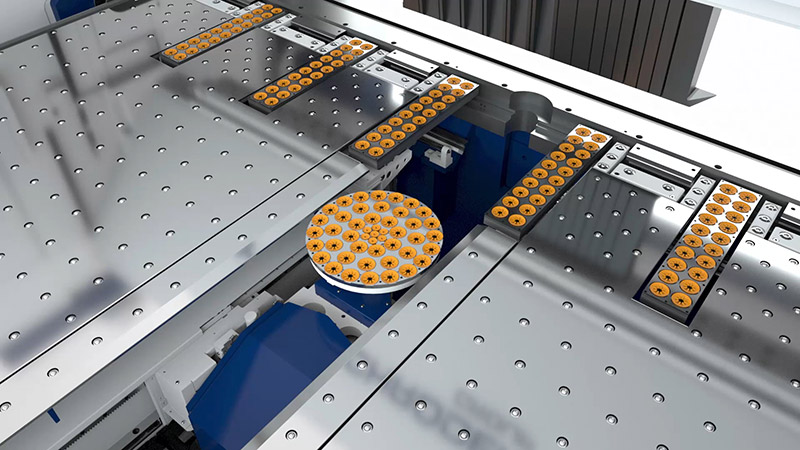

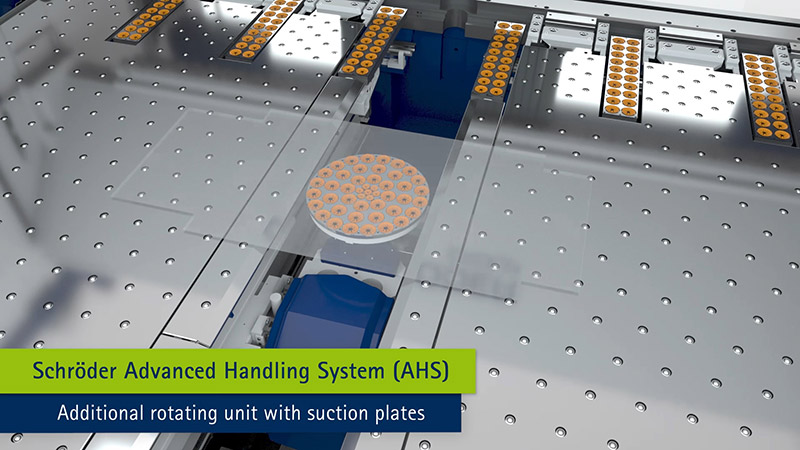

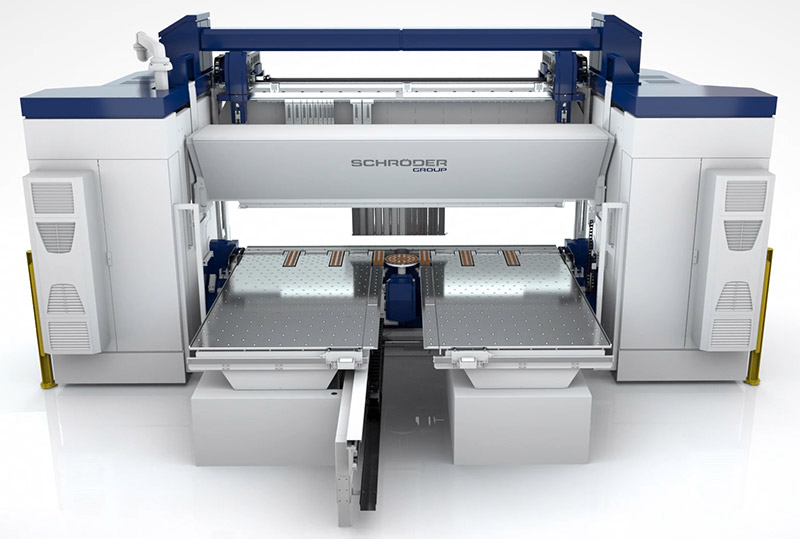

Den roterende manipulator med sugekopper håndterer og drejer pladen rundt og fuldender alle bukninger automatisk.
Derudover er disse maskiner udstyret med en fuldautomatisk værktøjsveksler med op til 400 mm høje værktøjer. Således kan I opnå uovertruffen automatisering, effektivitet og gentagen nøjagtighed under industriel bukning både i seriel produktion og ved mindre antal produktionsemner.
Hermed kategoriseres denne maskine under den nye generation af intelligente bukkemaskiner, som vil tegne fremtiden indenfor pladebukning. Med muligheden for at arbejde hurtigere i hidtil usete pladetykkelser og i et bedre arbejdsmiljø er disse maskiner i gang med at overtage en del af markedet for kantpressere. Optimer Jeres produktion med en intelligent bukker, der har undergået en Evolution !
Standardudstyr

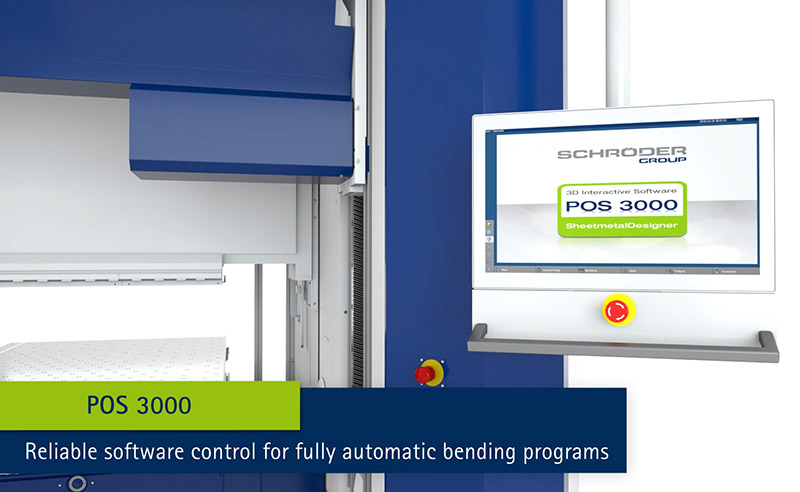

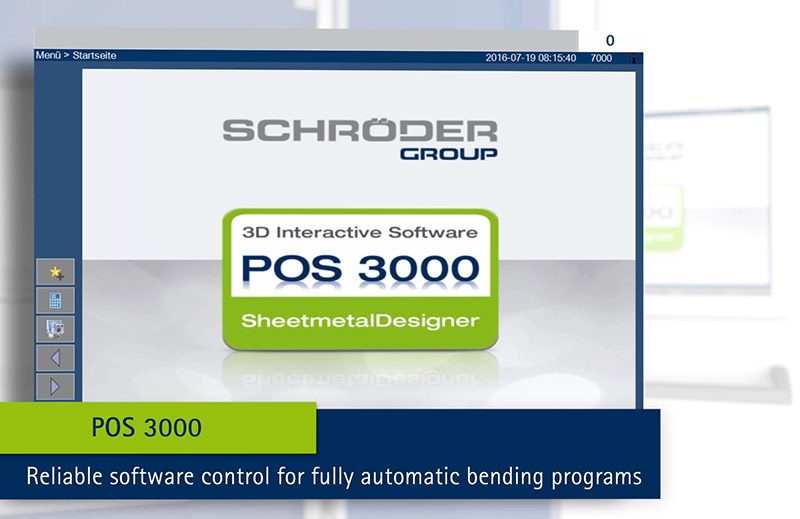

POS 3000 3-D grafik CNC-kontrol på flytbar arm.
Fjernservice via internet.
Aflæggerbord i lukket udførelse inkl. kugleindlæg 3400 i udvidet udførelse 4050.
Diameter på drejbar sugeplade lille Ø150 mm (Ø158 mm).
Diameter på drejbar sugeplade stor Ø330 mm (Ø338 mm).
Drejbar sugeplade med løftehøjde 100 mm.
Vægt på emne som skal manipuleres er maks. 80 kg.
Pladeformat min. 250 mm×300 mm.
Pladeformat maks. 3.700×1.500 mm.
Vægt-belastning på aflæggerbordet 300 kg. (S235 6×1500×5 = 283 kg.).
Vinkelanslag faste, højre samt venstre side.
Frigang under overvangen 1.000 mm.
Overvange-geometri 180º.
Overvange-hastighed 100 mm/sek.
Bukkevange-hastighed 150º/sek.
X-akse-hastighed 400 mm/sek.
XR/XL-akse 400 mm/sek.
MC-akse 180º.
MZ- akse 35 mm/sek.
Hydraulisk klemning af værktøj på overvangen (ved tilvalg af værktøjsveksler ikke hydraulisk).
Hydraulisk klemning af værktøj på bukkevangen.
Motoriseret bukke midte-punkt indstilling af bukkevangen 100 mm.
Motoriseret bombering via CNC.

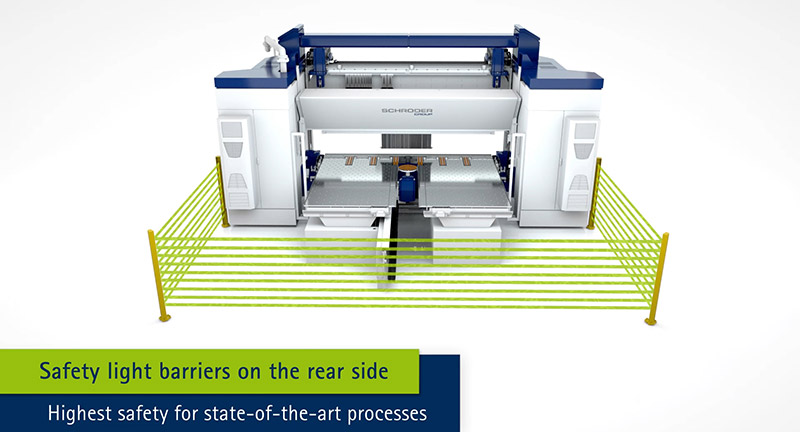

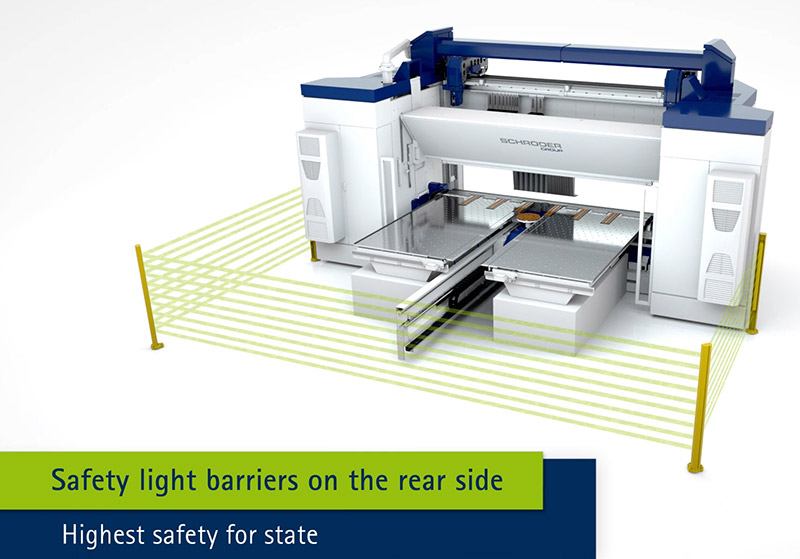

Sikkerhed via lysgitter styret over sikkerheds-PLC til betjening fra front.
Standard uden værktøj.
Fodplader og bolte.
Licens til ekstern programmering.
Software: Schröder Unfold.
Klimaanlæg i begge teknikskabe.

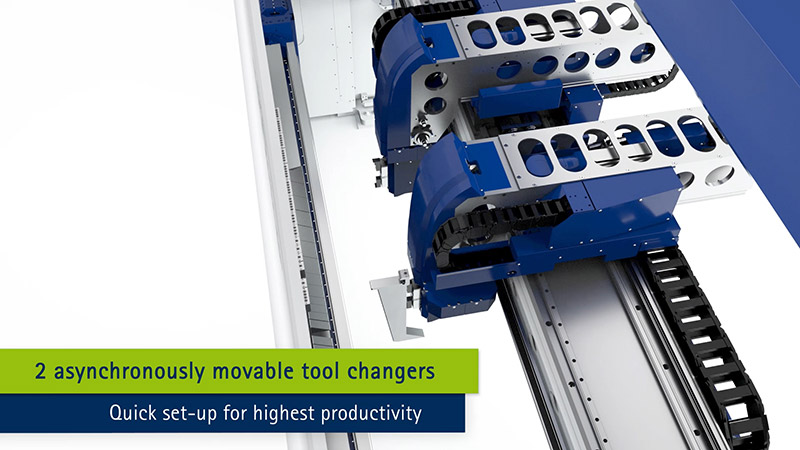

Fuldautomatisk værktøjsveksler for overvange-værktøjer.
Central smøring styret via POS 3000.
Segmentopdelt gedefodsværktøj fra 120 mm til 500 mm.
Klapbare hjørnestykker til gedefodsværktøj.
Segmentopdelt bukkevange-værktøj.
U-delt undervange-skinne til Up and Down-buk.
