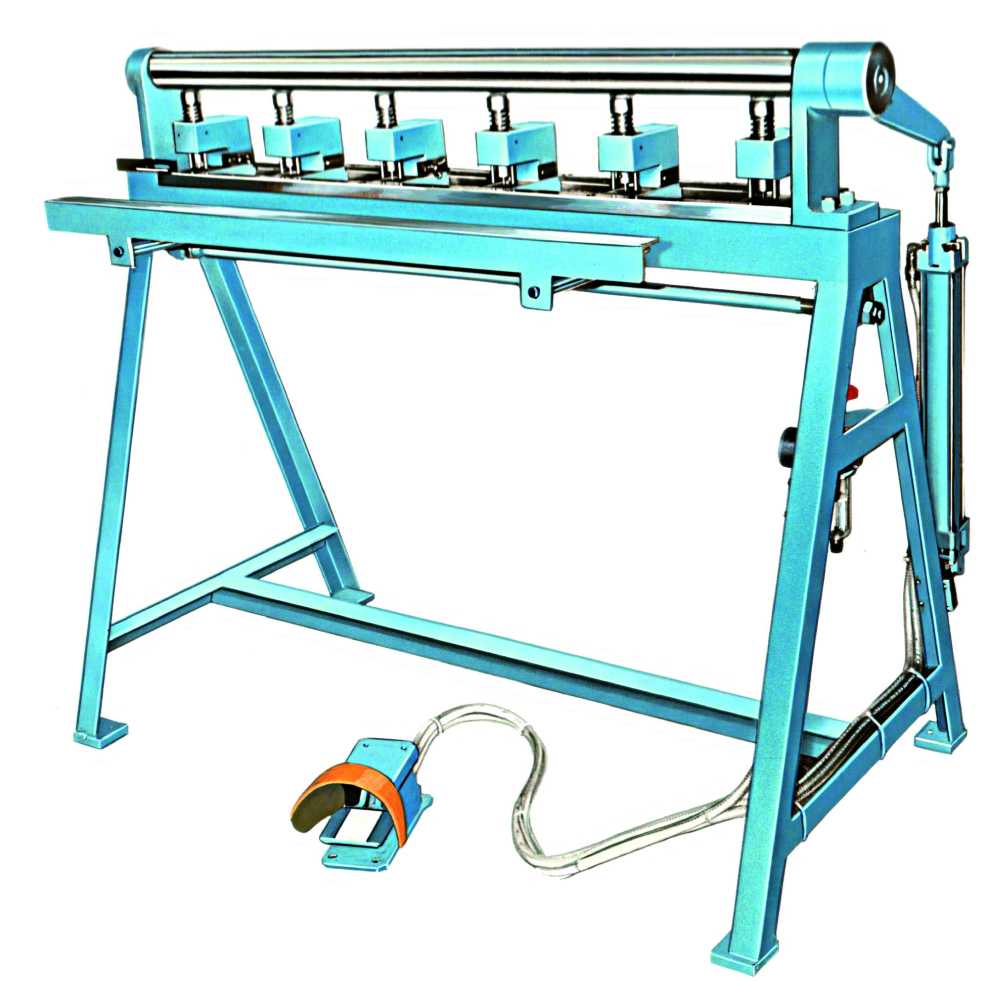

Pneumatisk rækkelokkestansemaskine RLP
Rækkestansemaskine til effektiv udstansning af emner til pladeisolering
| RLP 1 | Nyttelængde 1.020 mm • Pladetykkelse indtil 1,20 mm Stanseenheder 6 stk. • Lokkesnit 3,30 mm Udladning på stanseenhed 40 mm • Mindste lokkeafstand 60 mm Breddeanslag 3 stk. • Driftstryk 6-8 bar Luftforbrug pr. løft: 8,8 liter • Vægt 120 kg |
|
RLP 2
|
Nyttelængde 1.270 mm • Pladetykkelse indtil 1,00 mm Stanseenheder 6 stk. • Lokkesnit 3,30 mm Udladning på stanseenhed 40 mm • Mindste lokkeafstand 60 mm Breddeanslag 3 stk. • Driftstryk 6-8 bar Luftforbrug pr. løft: 8,8 liter • Vægt 140 kg |
Drevet består en pneumatisk cylinder, som aktiveres af en fod-reguleringsventil.
Stanseenhederne bruges til at optage lokkeskæringerne (stanse og matrice) og er anbragt på maskinbordet, så de kan flyttes.
Antallet af stanseenheder og diameteren af lokkeudskæringerne (2,50-6,00 mm) kan tilpasses de respektive behov.
Afstanden mellem hullerne og kanten af pladeranden (overlapning) kan justeres trinløst ved hjælp af breddeanslag. En trinløs udvidelig bordforlængelse sikrer, at de plader, der skal udstanses, er godt understøttet.
